製品/用途

機能製品

マルチギャッププレート

マルチギャッププレートは1種類のプレートでの組み合わせで、3種類の異なる間隙を構成できます。最大20[mm]のプレート間隙は、固形分含有流体に最適です。

対応機種:GXシリーズ

セミ溶接型プレート

セミ溶接型プレートは片側を合成ゴムガスケットの代わりにレーザー溶接でシールする方式の熱交換器です。
溶接側は、通路孔部以外は溶接によりシールされているため、気密性、耐熱、耐圧性に優れています。

対応機種:WXシリーズ

全溶接型熱交換器

プレス成形された伝熱プレートを重ね合わせた伝熱部のプレートパックの四方をカバープレートで締め付けた構造です。高温および低温流体は伝熱部を直交流(クロスフロー)で熱交換します。設計条件により仕切り板の位置を配置することによって多パス設計が可能ですので、最適設計ができます。熱交換する流体の流量比が大きく違う仕様でも、また流量が少ない仕様でもフレキシブルに対応でき、ノズル口径も使用条件に合わせて自由に選ぶことができます。

対応機種:HXシリーズ

フィンチューブ

勝川熱工株式会社および株式会社 HINO-TECの製品の取り扱いを開始しました。
気体の加熱、冷却、除湿、熱回収など、用途に合わせたフィンやプレート配列により最適な設計が可能です。

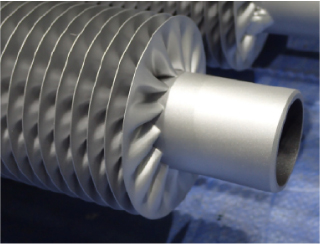

  • エロフィン エロフィン
    (写真:勝川熱工殿よりご提供)

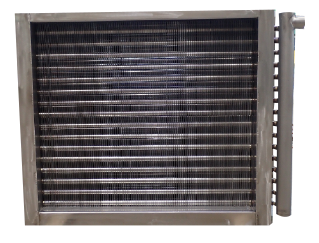

  • プレートフィン プレートフィン
    (写真:勝川熱工殿よりご提供)

ダブルラインガスケットプレート

ダブルラインガスケット構造で空気による内側ガスケットの酸化劣化を抑制し、高温でのガスケット寿命を延ばします。また、内側プレートガスケットから万一流体が漏れても外側プレートガスケットにより器外への飛散を防ぎます。

    • 従来型プレート 従来型プレート
    • Hestia NX-50 Plate Hestia NX-50 Plate※特許出願中
  • Hestia NX-50 高耐熱性・高耐圧性

    ダブルラインの採用や配合改良によって高耐熱性を実現し、ガスケット溝の改良でシール圧力をアップさせ高耐圧性を確保しました。

    耐熱耐圧線図 対応機種:NX-50

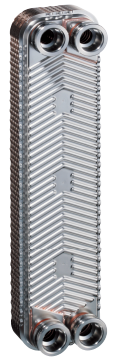

プレート式コンデンサー

コンデンサー専用のプレート式熱交換器で、多管式熱交換器に比べ、二倍近い伝熱性能を有し、ベーパー側の圧力損失を低くできます。真空ベーパーの凝縮や、ガスの冷却に最適です。

対応流量:スチーム側  φ330相当(18000m3/h)、水側 φ170相当

対応機種:YXシリーズ

プレートパターン(コルゲート)

平行波型のコルゲートパターンは伝熱プレートと伝熱プレートの接触点が少なく、繊維質やスラッジを含有した流体でも、閉塞しにくい構造となっています。

対応機種:EXシリーズ

デュアルウォールプレート

伝熱プレートを2枚ずつ重ねた二重構造となっているため、万一1枚の伝熱プレートが破損しても2流体は混合せず、漏れ出た流体はプレート隙間部から器外へ排出されます。

対応機種:CXシリーズ

風呂追い炊き用BHE

  • プレート式熱交換器は伝熱プレートのプレス溝の当たり点により、耐圧性能や伝熱性能を確保しますが、繊維分などの異物には詰まる原因となります。当たり点をなくすプレートパターン採用により、詰まりにくい風呂追い炊き用の熱交換器として開発しました。さらに、「当たり点」のない構造は風呂側の圧力損失が小さくとれるため、ポンプ動力も小さくてすみます。

  • 対応機種:BMCシリーズ
