メンテナンスサポート

日阪メンテナンスまるごとぱっく

まるごとぱっくとは?

「まるごとぱっく」は日阪製作所が提供するトータルメンテナンスサービスです。
設計ノウハウにも熟知した熟練技術者が熱交換器をお預かりして整備することでお客様の手を煩わすことなくほぼ新品同様のクオリティを取り戻しお返しします。

綺麗
薬液洗浄によって普段のジェット洗浄では落ちない頑固な汚れを落とします。
フレームも新品のようにしてお返しします。

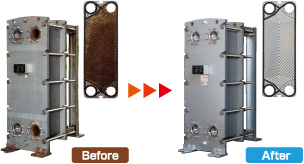

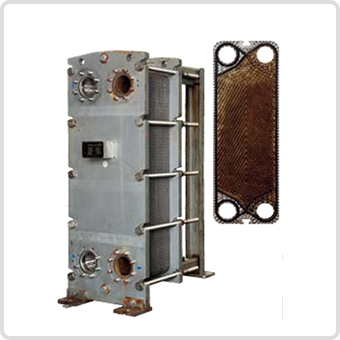

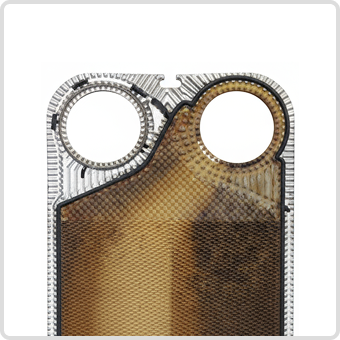

  • 〔洗浄前〕

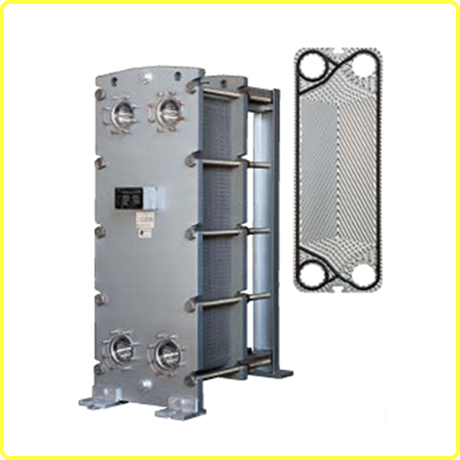

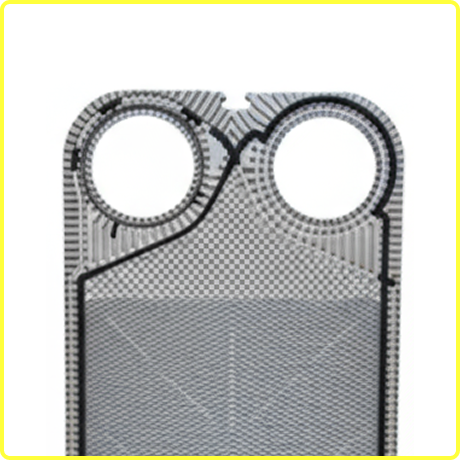

  • 〔洗浄後〕
安心
まるごとぱっくでは最終試験でプレート貫通が発見された場合、
PT検査を行い貫通箇所の断定と原因推測を行います。
また、メーカー在庫による最短復旧が可能です。
速い
まるごとぱっくでは標準7日間で洗浄、試験、返却を実施しています。

まるごとぱっくの流れ

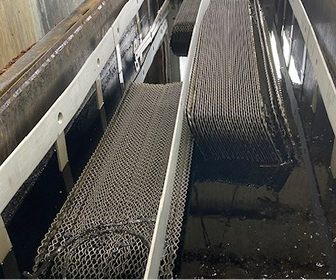

脱脂漕・洗浄

予備洗浄された伝熱プレートに付着した脂質や異物を薬液に付け込むことで除去します。
接着材で装着されているプレートガスケットを剥がした上で洗浄するため接着剤も除去します。

ジェット洗浄

浸漬洗浄で除去しきれなかった強固な汚れはジェット洗浄にて機械的に除去します。

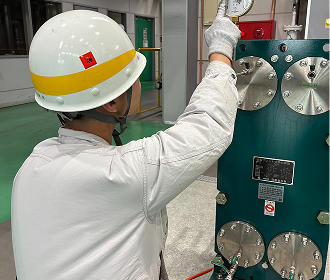

完成検査

洗浄、ガスケット貼付まで終った伝熱プレートを整備されたフレームに組み込み所定寸法まで締め付けて耐圧試験を行います。
漏れの無いことを確認して出荷します。

まるごとぱっくメニュー

プレート式熱交換器に対して日阪製作所は長年蓄積したノウハウによる適切なメンテナンスメニューを提供します。

〇本体まるごとぱっく

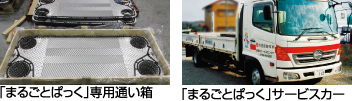

お客様がご使用されているプレート式熱交換器を本体一式「まるごと」お預かりするトータルメンテナンスサービスです。
熱交換器の分解、点検、洗浄、フレームの補修組立検査をすべてメーカーが行いますので弊社へ送っていただくだけで新品同様にしてお客様へ返却します。
また本体まるごとぱっくでは伝熱プレートだけではなく、フレーム部品も補修、再塗装します。
再塗装は見た目が綺麗になるだけではなく錆の進行も抑えてくれる効果もあるため、より長くプレート式熱交換器を使用できます。

〇プレートまるごとぱっく

設置場所によっては本体の移動・搬出が難しい場合があります。

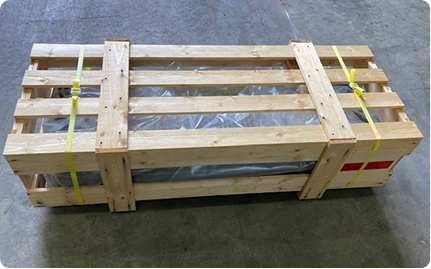

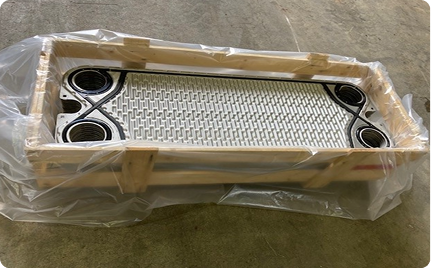

そんな時はフレームから伝熱プレートのみを抜き取り、弊社へ送ってください。
お預かりした伝熱プレートは「本体まるごとぱっく」同様点検・洗浄を行い、弊社のテストフレームで試験を行い伝熱プレートの健全性を確認したのちご返却します。

その他メンテナンスサービス

機器を返却する時間、スペースがなく「まるごとぱっく」のご利用が難しいお客様にはサービスエンジニアの派遣サービスも行っています。

〇現地メンテナンスサービス

高度な技術を持つ当社サービスエンジニアを派遣するサービスです。
現地にてプレート洗浄を実施したいが人手が足りないというお客さまやプレート式熱交換器を洗浄したことがないというお客さまに有用です。
また自動締付機や熱水ジェットといった専用メンテンスツールを駆使して作業を実施します。

自動締付機

プレート式熱交換器の組立では均一な締付が必要です。
自動締付機を使用することで熟練技術を必要とせず短時間で理想の締付が可能です。

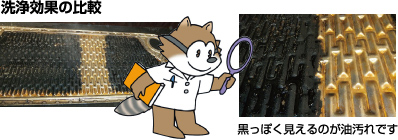

熱水ジェット洗浄

潤滑油などの冷却に使われているプレート式熱交換器のプレート洗浄に最適です。ジェット洗浄すると噴出した熱水が沸騰現象を起こし、プレート表面の油汚れを吹き飛ばすことで洗浄されます。従来の洗浄法に比べて1/3の洗浄時間で済みますので、メンテナンスの時間短縮が可能です。

※油の種類によって効果が異なりますので熱水ジェットを検討される際には当社までお問い合わせください。

○無開放洗浄サービス

プレート式熱交換器は、分解洗浄することによって頑固なスケールや内部の異物を取り除くことで、性能をほぼ新品同様に回復させることができますが、分解洗浄ができない場合、無解放洗浄作業も請け負っております。お客さまの現場で、プレート式熱交換器専用の「プレートクリーン」で洗浄サービスを提供します。
また、頑固な汚れがつく前に、「プレートクリーン」による循環洗浄でスケールを洗浄・溶解除去して性能回復することはプレート式熱交換器の分解サイクルを延ばすのに効果的です。

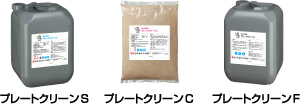

プレートクリーン

プレートクリーンはプレート式熱交換器専用の洗浄剤です。洗浄剤をプレート式熱交換器内に循環させることにより、冷却水・温水およびスチーム側に発生する頑固なスケールを、機械本体を分解せずに容易に洗浄、溶解除去することができます。

  製品名 対象スケール
洗浄剤 プレートクリーンF 鉄錆
プレートクリーンC カルシウム
プレートクリーンS スライム
メンテナンスメニューの比較

オフサイト(日阪へ持ち帰って作業)とオンサイト(現地にて作業)のメンテナンス評価は以下の通りです。お客様の実際のメンテナンス状況に合わせてお選びいただけます。

  分解作業 洗浄仕上がり ガスケット交換 標準作業時間 作業場所
まるごとぱっく 有(状態による) 7日 オフサイト
現地メンテナンスサービス ×~○ 有(状態による) 型式による オンサイト
無解放洗浄サービス ×~○ 約2日 オンサイト
