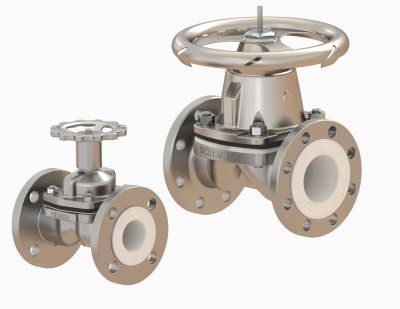

HD1 ダイヤフラムバルブ

特長

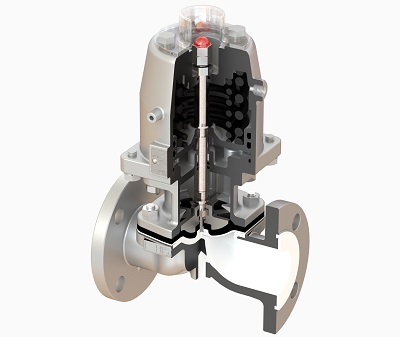

PTFEダイヤフラム(膜)を使用しており、弁座の気密性に優れています。
配管された状態でもボルト・ナットを取り外せばダイヤフラムの交換や自動化・駆動部の交換が可能です。保守点検が容易でメンテナンス性に優れています。
ボディー流路部にはポケットがなく、洗浄性に優れています。
グランドパッキンを使用しない構造となっているため、グランドを有するバルブに比べ漏れに対する信頼性があります。



仕様

バルブ製造範囲



型式       :HD1

接続規格     :JIS10K

サイズ      :15A~100A

本体材質     :鋳鋼(SCPH2)+PFAライニング

ダイヤフラム材質 :PTFE+クッションゴムEPDM

面間寸法     :ISO規格準拠

最高使用圧力   :1.0MPa

使用温度     :-20℃~100℃





駆動部仕様



型式       :ZS(逆作動)、ZO(正作動)、ZD(複作動)

駆動方式     :ピストン式

操作圧力     :0.4MPa

本体材質     :鋳鋼(SCPH2)

用途

腐食性流体などのON-OFF、及びポジショナー付属による流量調整

オプション

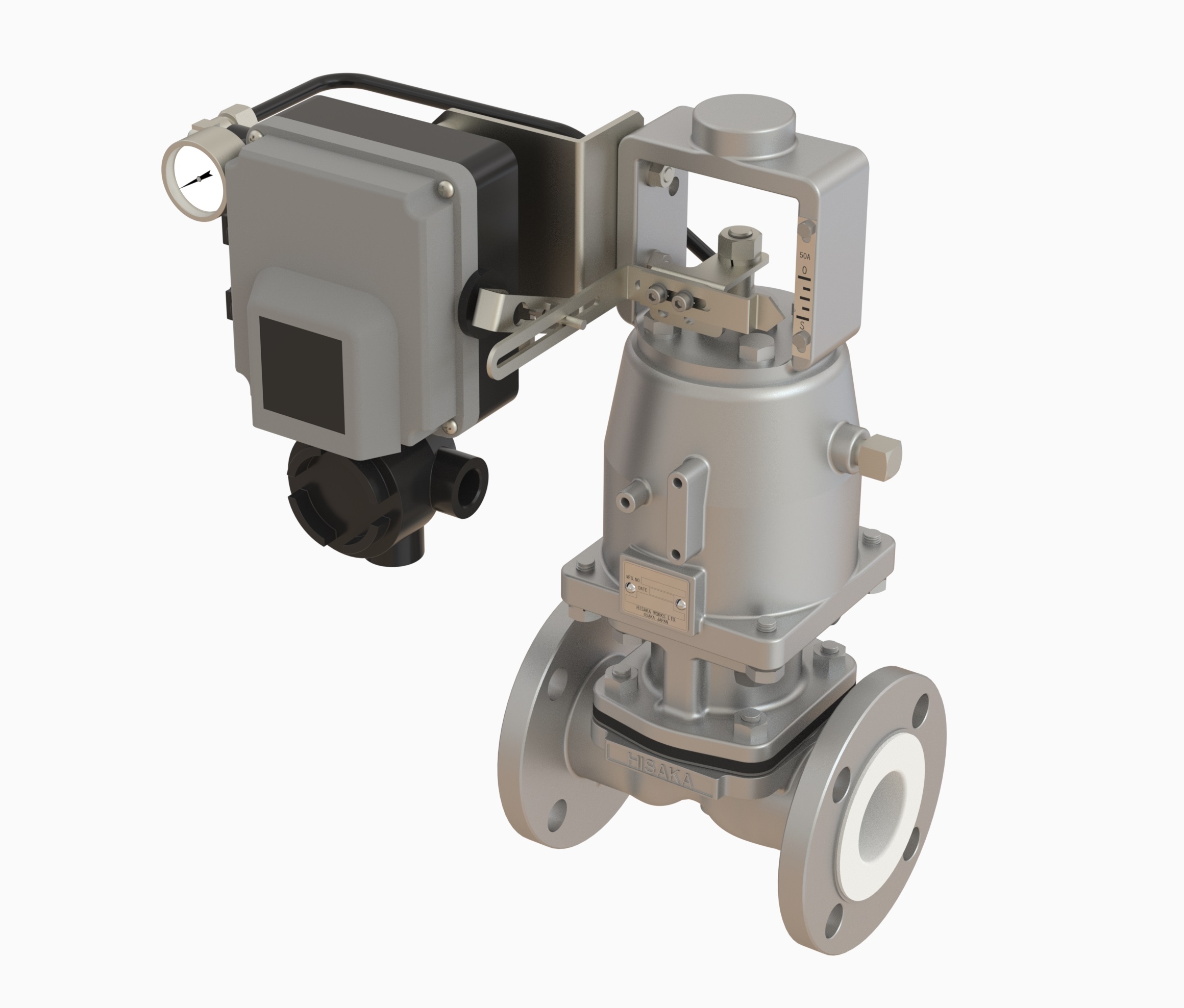

指定塗装電磁弁、リミットスイッチ、ポジショナー、フィルター付き減圧弁、スピコン他各種計装付属品の取付
