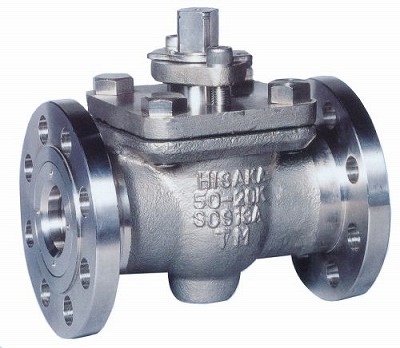

両圧タイプのメタルタッチボールバルブです。ソフトシートでは摩耗が激しいなど対応が困難であった粉体、スラリー、高粘度流体、開閉頻度が多い、高温での仕様等、過酷な条件でも使用可能なバルブです。

• ボール・回転摺動部は各種硬化処理を施して、使用条件により選定できます｡
• 使用温度によって３タイプあります。ＭＡＸ600℃まで使用できます。
• 標準シート許容漏れ量はANSI/FCI 70-2 クラスＶに準拠しています。
• ボールシートはボディを保護する構造となっており、ボールシートを定期的に交換することでボディへの摩耗進行を防止することができます。

製造範囲

接続

JIS 10K, ASME 150#

サイズ

15A(1/2″)～200A(8″)

材質

SCS13A，SCS14A, SCS16A　他

接続

JIS 20K, ASME 300#

サイズ

15A(1/2″)～100A(4″)

材質

SCS13A，SCS14A, SCS16A　他

製品型式と適応温度

TM1R型

MAX160℃

TM1M型

MAX350℃

TM1H型

MAX600℃(*)

(*)酸化雰囲気中では450℃まで、非酸化雰囲気中ではMAX600℃となります。

硬化処理

ボール

イソナイト処理（窒化処理）
ニューカナック処理（窒化処理）
メテコ16C

シート

ステライトNo.6

シート漏れ許容量

ASME/FCＩ 70-2　クラスⅤに準拠
0.072　cc/min/呼び径(inch)/差圧（MPa）

高温両圧で使用できる高品質のメタルタッチボールバルブです。
鉄鋼業界、石油化学業界等の高温や粉体プロセス等でご使用頂いています。

キーロック機構，指定塗装，高圧ガス，禁油･禁水処理，バフ加工，電解研磨，ポート部面取り，ピグ対応，ポート部耐摩耗処理
