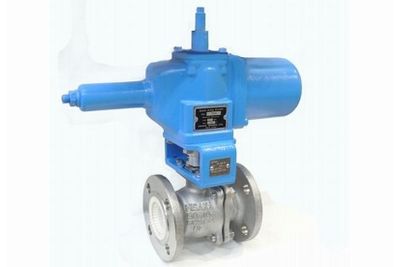

HF5 フローティング型二方ボールバルブ（セラミックライニング）
特徴
セラミックスチップをライニングしたバルブで、耐磨耗性を飛躍的に高め、高硬度・高速の粉体輸送に適しています。
- 汎用バルブから追加工のため、経済的で比較的短納期ででき、複雑な形状のバルブにも加工が可能です。

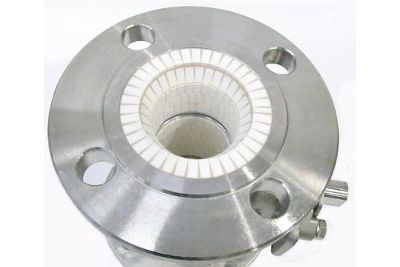

- ポートの出入口にはＬ字型コーナーチップを貼ることで流体によって起こるエッジの摩耗やセラミックスチップの剥離を防止しています。
- チップの貼り付けは、断続的配列の千鳥貼りを採用し、目地の摩耗や剥離を防止しています。
仕様
製造範囲
- 接続
- JIS 10K, ASME 150#
- サイズ
- 25Ａ(1”)～300Ａ(12”)
- 材質
- SCS13A, SCS14A, SCS16Ａ, A216‐WCB, FCD450, FC200 他
- 接続
- JIS 20K, ASME 300#
- サイズ
- 25Ａ(1”)～250Ａ(10”)
- 材質
- SCS13A, SCS14A, SCS16Ａ, A216‐WCB 他
セラミックス部
- セラミックス
- アルミナ92％
- 貼付要領
- チップ(t1.5、t3)
- 接合剤
- 常温硬化型 エポキシ系またはシリコン系
- 耐熱温度
-
エポキシ系 150℃以下
シリコン系 200℃以下
- 耐磨耗性
- FC200に比べ20倍
- 耐薬品性
- 都度打合せ
実績粉体
フライアッシュ、微粉炭、シリカ、セメント粉体、廃プラスチック、生石灰、鋳物砂、鉱石粉、鉄粉、珪藻土など
用途
高硬度・高速の粉体輸送
オプション
帯電防止機構，グランド部Ｏリング入り，液封対策（１ＷＡＹ），ロングボンネット，指定塗装，禁油・禁水処理，ポート部面取り，ポート部耐摩耗処理
