真空について
真空とは
日本工業規格（JIS）では、「真空とは、通常の大気圧より低い圧力の気体で満たされた空間内の状態で、圧力そのものではない」と定義しています。
通常は大気圧（１気圧）に置かれた装置を考えるので、１気圧以下の圧力状態を「真空」と呼びます。

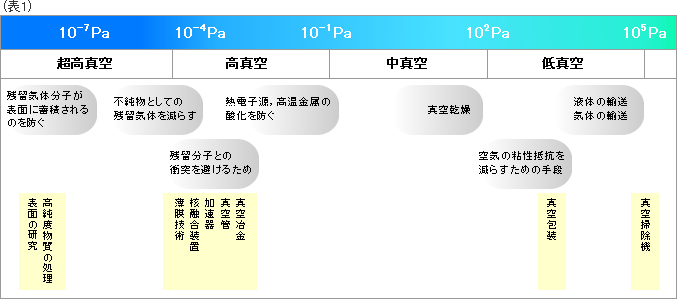

真空の応用分野とそれに対応する圧力範囲は（表1）のようになります。
圧力単位について
圧力の単位には、ＳＩに係る計量単位としてPa（パスカル）、N/m²（ニュートン毎平方メートル）およびbar（バール）が用いられるほか、非ＳＩ単位として、Torr（トール）、mmHg（水銀柱ミリメートル）が用いられます。
真空圧力の表記には、絶対圧力又はゲージ圧力が使われるので、どちらの方法で圧力が表記されているか確認する必要があります。
１．絶対真空を０（ゼロ）とした絶対圧単位の後にaまたはabsと記す２．大気圧を０（ゼロ）としたゲージ圧単位の後にGまたはGaugeと記す
各圧力単位における大気圧の値 ～絶対圧表示の場合
| 単位 | 大気圧 | 絶対真空 | 単位の読み方 | 備考 |
|---|---|---|---|---|
| Pa | 101325 | 0 | パスカル | Pa＝N/m² |
| kPa | 101.3 | 0 | キロパスカル | |
| MPa | 0.101 | 0 | メガパスカル | |
| bar | 1.013 | 0 | バール | |
| mbar | 1013 | 0 | ミリバール | |
| Torr | 760 | 0 | トール | Torr＝mmHg |
| mmH2O | 10332 | 0 | ミリメートルエイチツーオー | |
| atm | 1 | 0 | 気圧 | |
| psi | 14.696 | 0 | ポンド毎平方インチ | |
| kgf/cm² | 1.0332 | 0 | キログラム重毎平方センチメートル |
各圧力単位における大気圧の値 ～ゲージ圧表示の場合
| 単位 | 大気圧 | 絶対真空 | 単位の読み方 | 備考 |
|---|---|---|---|---|
| Pa | 0 | -101325 | パスカル | Pa＝N/m² |
| kPa | 0 | -101.3 | キロパスカル | |
| MPa | 0 | -0.101 | メガパスカル | |
| bar | 0 | -1.013 | バール | |
| mbar | 0 | -1013 | ミリバール | |
| Torr | 0 | -760 | トール | Torr＝mmHg |
| mmH2O | 0 | -10342 | ミリメートル水銀柱水柱 | |
| atm | 0 | -1 | 気圧 | |
| psi | 0 | -14.696 | ポンド毎平方インチ | |
| kgf/cm² | 0 | -1.0332 | キログラム毎平方センチメートル |
単位換算表
| Pa (N/m²) | Torr (mmHg) | atm | mbar | psi (bf/in²) | kgf/cm² | |
|---|---|---|---|---|---|---|
| 1MPa | 1,000,000 | 7500.63 | 1.019×10^5 | 10,000 | 145 | 10.19 |
| 1 Pa (N/m²) | 1 | 7.50×10-3 | 9.87×10-6 | 1×10-2 | 1.45×10-4 | 1.02×10-5 |
| 1 Torr (mmHg) | 133.32 | 1 | 1.316×10-3 | 1.33 | 1.93×10-2 | 1.359×10-2 |
| 1 atm | 1.013×105 | 760 | 1 | 1.013×103 | 14.696 | 1.033 |
| 1 mbar | 100 | 0.75 | 9.87×10-4 | 1 | 14.5×10-2 | 1.02×10-3 |
| 1 psi | 6.89×103 | 51.71 | 6.8×10-2 | 68.9 | 1 | 7.031×10-2 |
| 1 kgf/cm² | 9.8×104 | 735.56 | 0.968 | 9.81×102 | 14.223 | 1 |
圧力換算
指定した単位の圧力を異なる単位に換算します。
圧力の値を半角で入力し単位を選択してください。
数値
単位
| Pa (N/m²) | |
| MPa | |
| Torr (mmHg) | |
| atm | |
| bar | |
| mbar | |
| psi (bf/in²) | |
| kgf/cm² |
ボールバルブの真空漏れ量
日阪ボールバルブの真空漏れ量については、弊社へお問い合わせください。
バルブ内圧力 133Pa＝1torr前後の漏れ量をご提示させて頂きます。
