HY1/HY2 セラミックライニング
特徴
セラミックチップをライニングしたY型三方バルブは、耐磨耗性に優れ、高硬度・高速の粉体輸送に適しています。（二方バルブにも施工可能です。）
- 汎用バルブから加工のため、経済的で比較的短納期ででき、複雑な形状のバルブにも加工が可能です。

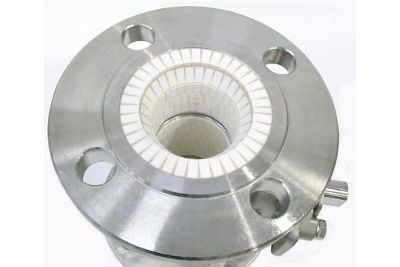

- ポートの出入口にはＬ字型コーナーチップを貼ることで流体によって起こるエッジの摩耗やセラミックスチップの剥離を防止しています。
- チップの貼り付けは、断続的配列の千鳥貼りを採用し、目地の摩耗や剥離を防止しています。
仕様
製造範囲
- 接続
- JIS10K, ASME 150#
- サイズ
- 25A(１”)～350A(14”)
- 材質
- SCS13A, SCS14A, SCS16A, FC200 他
＊ボディキャップ組合せタイプ、通電時の流れ方向等詳細はPDFカタログをご覧下さい。
セラミックス部
- セラミックス
- アルミナ92％
- 貼付要領
- チップ(t1.5、t3)
- 接合剤
- 常温硬化型 エポキシ系またはシリコン系
- 耐熱温度
- NBR(標準)：-20～80℃、バイトン：-15～160℃
- 耐磨耗性
- FC200に比べ20倍
- 耐薬品性
- 都度打合せ
実績粉体
フライアッシュ、微粉炭、シリカ、セメント粉体、廃プラスチック、生石灰、鋳物砂、 鉱石粉、鉄粉、珪藻土 など
用途
高硬度・高速の粉体輸送
オプション
帯電防止機構,指定塗装,禁油・禁水処理,洗浄ノズルの取付,電解研磨,ポート部面取り,ピグ対応,ポート部耐摩耗処理
