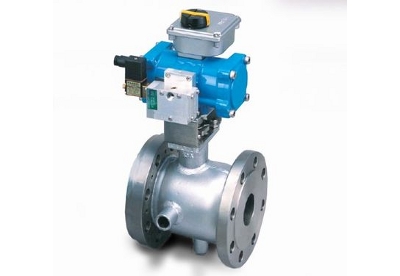

ジャケット付のメタルタッチボールバルブでグランド部はロングボンネットを採用しており、流体の保温・保冷が容易にできます｡ソフトシートでは摩耗が激しいなど対応が困難であった粉体、スラリー、高粘度流体、開閉頻度が多い、高温での仕様等、過酷な条件でも使用可能なバルブです。

• すべてフルボアのため、圧力損失及び配管内への液溜まりがありません｡
• ジャケット管はフルジャケットとなっており、保温保冷が確実に行なえます｡
• ボール・回転摺動部は各種硬化処理を施して、使用条件により選定できます｡
• 使用温度によって３タイプあります。ＭＡＸ600℃まで使用できます。
• 標準シート許容漏れ量はMSS SP-61に準拠しています。

(注)HJ5(M1)型メタルタッチボールバルブは、１WAYです。シート許容漏れ量に関して、更に厳しい漏れ量も対応しますのでご相談ください。

製造範囲

接続

JIS10K, ASME 150#

サイズ

15A(1/2”)～200A(8”)

材質

SCS13A, SCS14A, SCS16A 他

製品型式と適応温度

HJ5(M1M)

MAX350℃

HJ5(M1H)

MAX600℃(*)

(*)酸化雰囲気中では450℃まで、非酸化雰囲気中ではMAX600℃となります。

硬化処理

ボール

イソナイト処理（窒化処理）
ニューカナック処理（窒化処理）
メテコ16C

シート

ステライトNo.6

シート漏れ許容量

MSS SP-61に準拠

保温、保冷が必要な流体、高粘度流体

帯電防止機構，グランド部Oリング入り，キーロック機構，ロングボンネット，指定塗装，禁油･禁水処理，バフ加工，電解研磨，ポート部面取り，ピグ対応，ポート部耐摩耗処理，溝形フランジ加工
