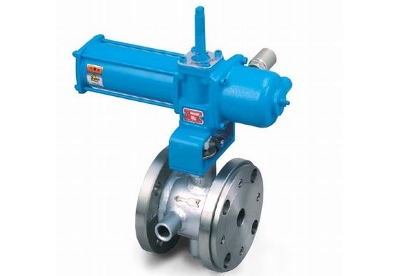

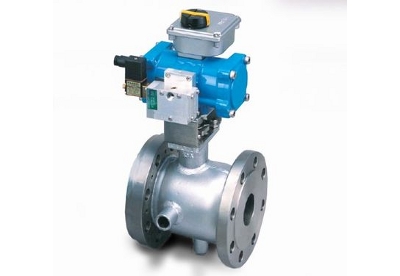

シートの耐熱温度が400℃まで使用可能なカーボンシートのジャケット付ボールバルブです｡グランド部はロングボンネットを採用しており、流体の保温が容易にできます｡熱媒油等高温仕様に最適です。

• 自己油滑性があり、ボールの回転摺動面のシール材として最適です。
• 耐熱性に優れており、高温でも軟化しません。
• 軸封パッキンおよび、ボディガスケットも高温条件に対応した材質を選定しています。
• 耐薬品性に優れています。
• ボールは超精密精度が必要なため、特別に研磨仕上を施工しています。
• カーボンは電気の良導体なので帯電防止機構は不要です。
• 火災にあってもボールシートは焼失しません。
• すべてフルボアのため、圧力損失及び配管内への液溜まりがありません｡
• ジャケット管もフルジャケットとなっており、保温保冷が確実に行なえます｡

製造範囲

接続

JIS10K, ASME 150#

サイズ

15A(1/2”)～200A(8”)

材質

SCS13A, SCS14A, SCS16A 他

製品型式と適応温度

HJ5(CAM)

-50℃ ～ 350℃

HJ5(CAH)

-50℃ ～ 400℃

スチーム、熱媒油等高温分野

帯電防止機構，グランド部Ｏリング入り，キーロック機構，ロングボンネット，指定塗装，禁油･禁水処理，バフ加工，電解研磨，ポート部面取り，ピグ対応，ポート部耐摩耗処理，ヘルール加工，溝形フランジ加工
