スチーム専用（1MPa、2MPa用）に開発された耐熱性・シール性に優れたボールバルブです。化学、食品、空調分野をはじめとするあらゆる産業のスチームラインに使用されています。

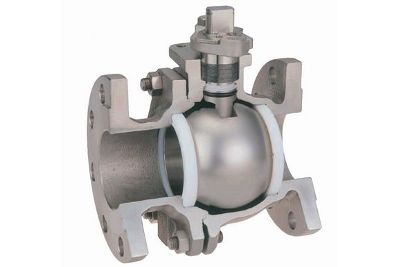

• グランド部の漏れ対策として膨張黒鉛編組パッキン、ステムにOリング（1MPa用）を装着した二重シール構造を採用しています。
• 1MPa用のボールシートはマックスタイトPTFEを、2MPa用の2次側シートは、さらに耐熱性に優れた特殊カーボン入りPTFEを使用しています。

1MPa用

接続

IS10K, ASME 150#

サイズ

15A(1/2”)～150A(6”)

材質

SCS13A, SCS14A, SCS16A, FC200, FCD450 他

2MPa用

接続

JIS20K, ASME 300#

サイズ

15A(1/2”)～100A(4”)

材質

SCS13A, SCS14A, SCS16A ,A216‐WCB 他

1MPa用

• ボールシート

  マックスタイトPTFE（内圧上昇防止用の溝加工）

• グランドパッキン

  膨張黒鉛編み組パッキン

• 流れ方向

  １ＷＡＹ

• ステムにＯリング装着

2MPa用

• ボールシート

  1次側

  マックスタイトPTFE

  2次側

  特殊カーボン入りPTFE

• グランドパッキン：膨張黒鉛編み組みパッキン
• 上流側のボール球面に穴加工
  閉止直前直後の流速緩和、ボールシートの変形防止、内圧上昇対策）
• 流れ方向：１WAY

化学、食品、空調分野、鉄鋼　など

帯電防止機構，キーロック機構，ロングボンネット，指定塗装，禁油･禁水処理，洗浄ノズルの取付，バフ加工，電解研磨，ポート部面取り，溝形フランジ加工
