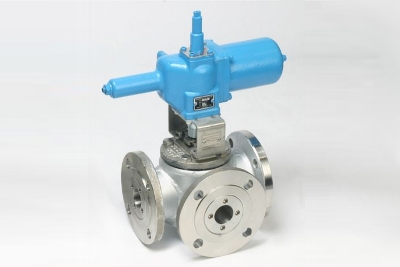

流路の切替、分流を目的とした三方ボールバルブにフルジャケットを施工し、流体の保温・保冷を行えます。グランド部はTポート、Lポートの対応が出来、何れも確実なシール性を目的とし、四面シートを採用しております。

• 各種切換操作を１台で行え、誤操作を防止できます。
• 配管コストとスペースが節減できます。
• シートを４面に使用することで流れ方向を自由に選ぶことができます。
• グランド抑えはボルト式のため増締めが容易です。
• 帯電防止装置の取り付けが可能です。（オプション）
• ストッパー付のため、正確に位置決めができ、配管とポートがずれません。
• キーロックができ、関係者以外の誤動作を防止できます。（キーのみオプション）
• すべてフルボアのため、圧力損失及び配管内への液溜まりがありません｡
• ジャケット管もフルジャケットとなっており、保温保冷が確実に行えます。

製造範囲

接続

JIS10K, ASME 150#

サイズ

15A(1/2”)～100A(4”)

材質

SCS13A, SCS14A

石油化学、食品　等のライン
三方切替えが必要で、ジャケット部にスチーム、熱媒、冷媒等を流し、保温・保冷が必要な流体

帯電防止機構,グランド部Oリング入り,キーロック機構,指定塗装,禁油･禁水処理,バフ加工,電解研磨,ポート部面取り
