ウォームギア
特徴

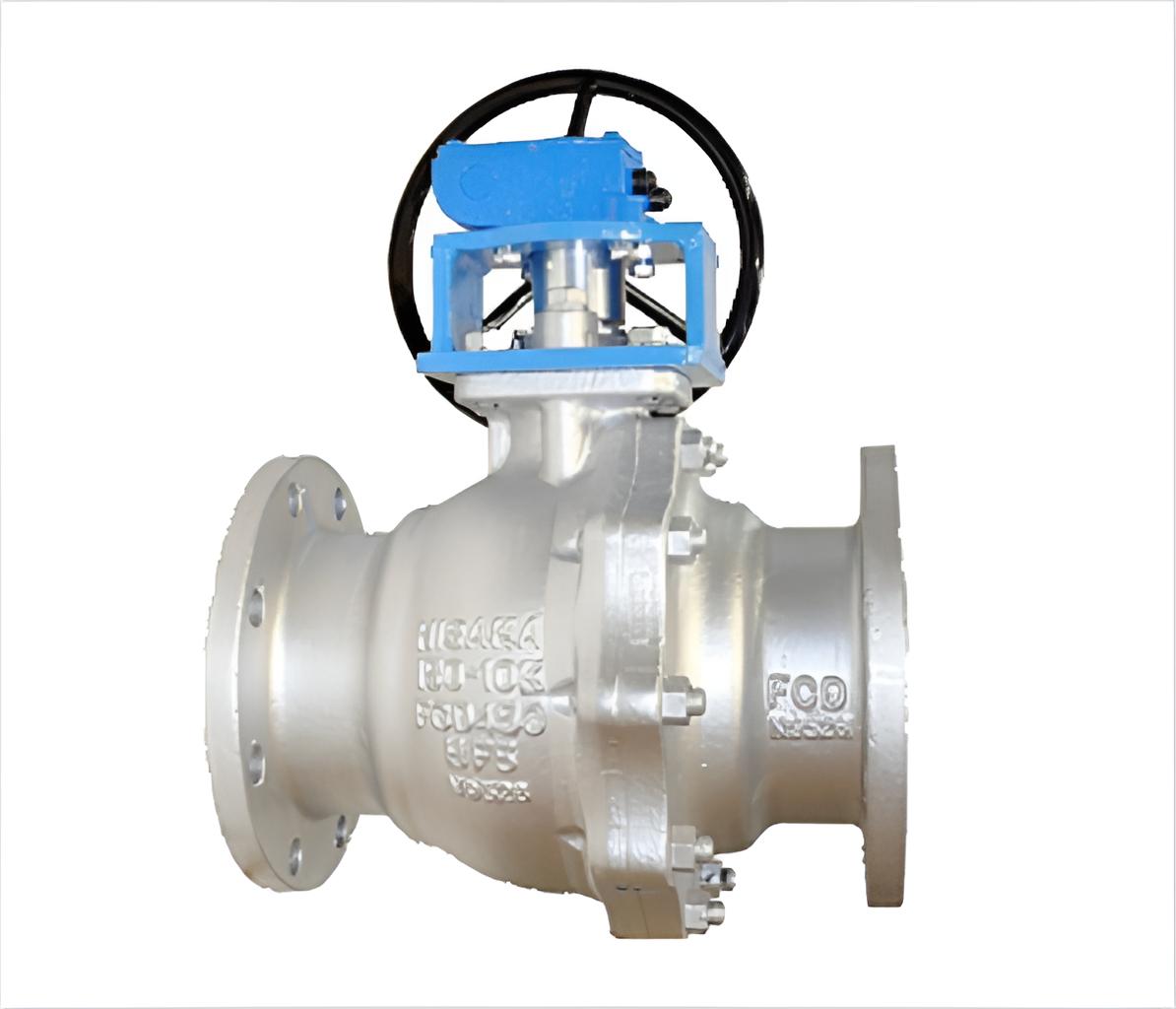

- 90度回転用のウォームギアで中・大口径のバルブ用に使用します。
- 開・閉の位置設定が簡単にでき各種サイズがありますので、最適なウォームギアを選定できます｡
- 防滴構造になっていますので屋外で使用しても問題ありません。
ウォームギア寸法表
型式 | 最高出力 | 重量 | 種類 |
|---|---|---|---|
(N-m) | (kg) | ||
AB210-10 | 330 | 3.5 | A |
AB550 | 934 | 8.5 | C |
934 | 8.5 | G | |
AB880N | 1,620 | 14.0 | D |
AB1950N | 4,160 | 320. | E |
AB1950N/SP4 | 6,800 | 45.0 | B |
6,800 | 45.0 | F | |
6,800 | 45.0 | G |

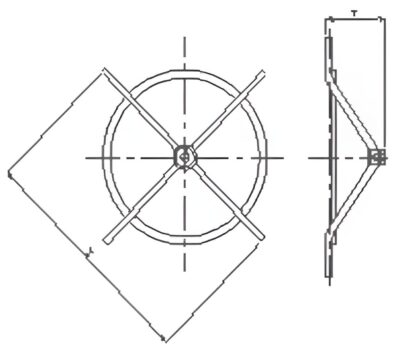

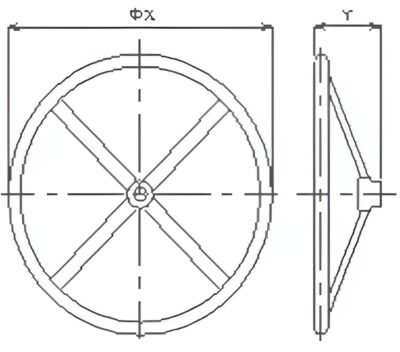

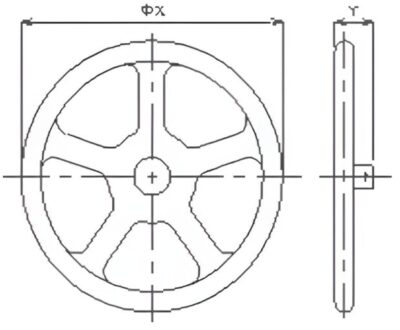

寸法表
| ΦX | Y | |
|---|---|---|
| A | 315 | 59 |
| B | 400 | 130 |
| ΦX | Y | |
|---|---|---|
| C | 600 | 150 |
| D | 800 | 150 |
| E | 800 | 150 |
| ΦX | Y | |
|---|---|---|
| F | 600 | 210 |
| G | 800 | 260 |
