油圧アクチュエータ

油圧アクチュエータ

特長

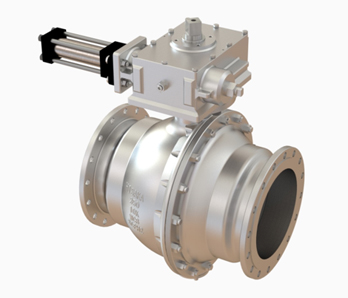

HCシリーズアクチュエータ ~日阪オリジナルデザインの油圧式アクチュエータ~

  • 高さを極限まで抑えた省スペース設計です。
  • 小型でありながら高出力です。
  • 耐久性に優れています。
  • 各種ボールバルブに取付可能です。
  • トルク特性はフラットトルクであり安定した作動環境を確保頂けます。
  • 油圧設備のない環境でもハイドロブースターを介する事で空圧でも作動可能です。
使用流体 作動油
推奨油 一般鉱物性作動油
操作圧力 常用14MPa MAX21MPa
許容周囲温度 -10℃~ +80℃
潤滑油 不要
二方弁
標準対応
バルブサイズ
150A~500A
回転角度 90度、135度対応可能
標準塗装 シルバー
ボディー材質 SS400
ケーシング 雨水等の侵入防止構造になっており屋外使用でも問題ありません。
オプション計装品 電磁弁、リミットスイッチ、フィルター付き減圧弁、スピコン他

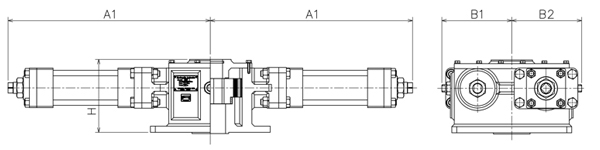

外形図

外形図

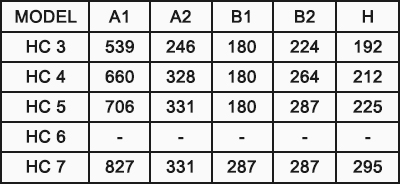

主要寸法図

主要寸法図
