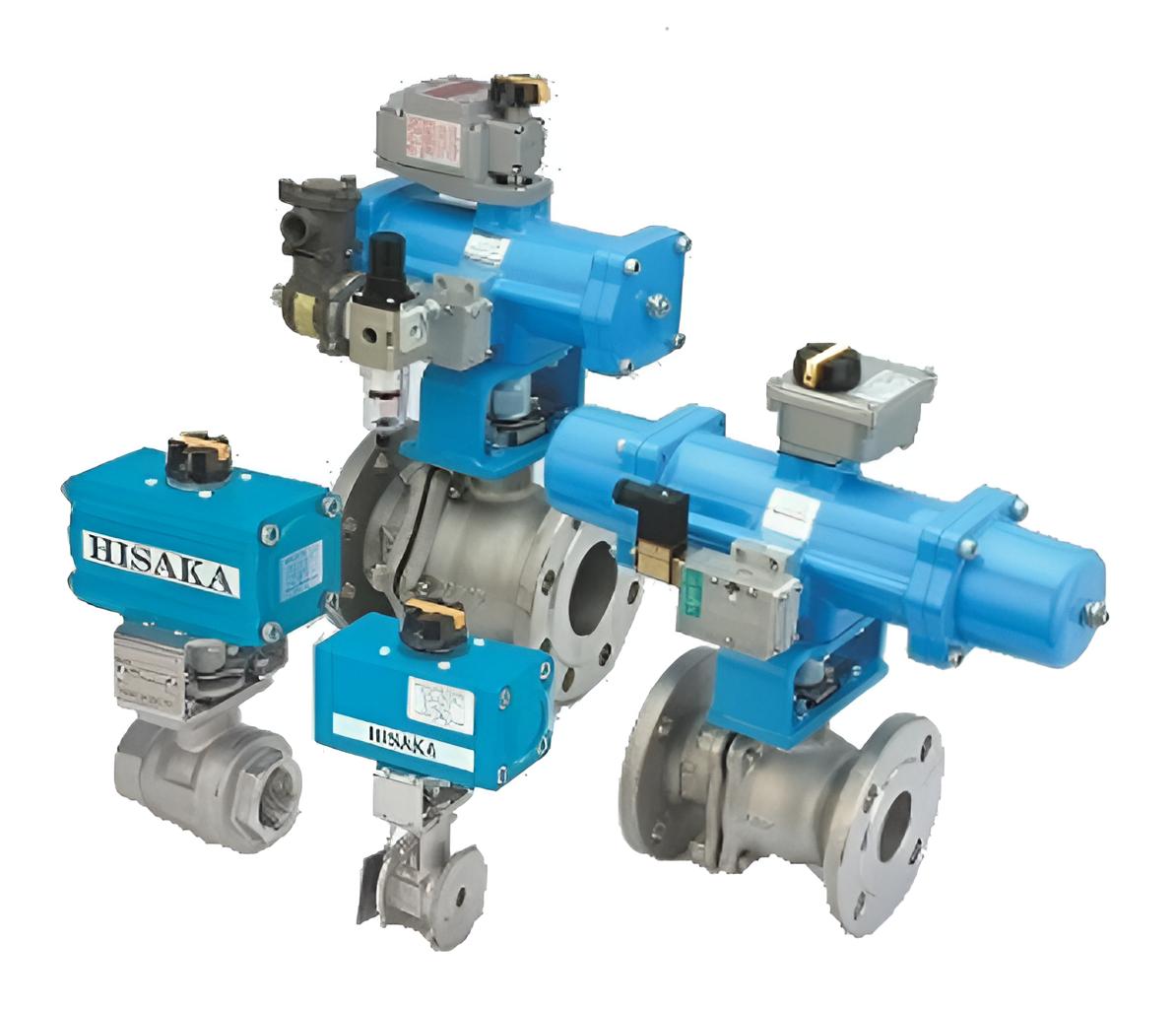

Aシリーズアクチュエータ
特徴
- ダブルスカッチヨーク式採用、さらに材質をアルミ製にすることによりコンパクト化・軽量化を実現しました。
- ドライブシャフトをSUS304製とし、精度と耐久性を向上させました｡
- アクチュエータは防滴型で、屋外使用でも問題ありません。
- バルブとアクチュエータは4本の専用ボルトで固定しているため、作動によるグランドの緩みを防止し増締めも容易にできます｡
- 専用の電磁弁、リミットスイッチ、フィルターレギュレータ、スピードコントローラーを開発し、さらにコンパクト化を図りました｡
- 電磁弁とアクチュエータとの接続は直結型で、空気配管は不要です。

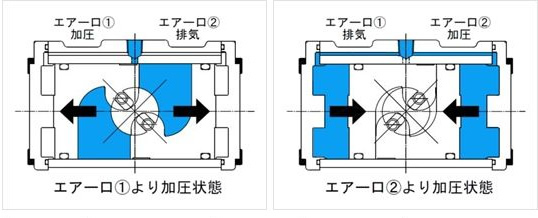

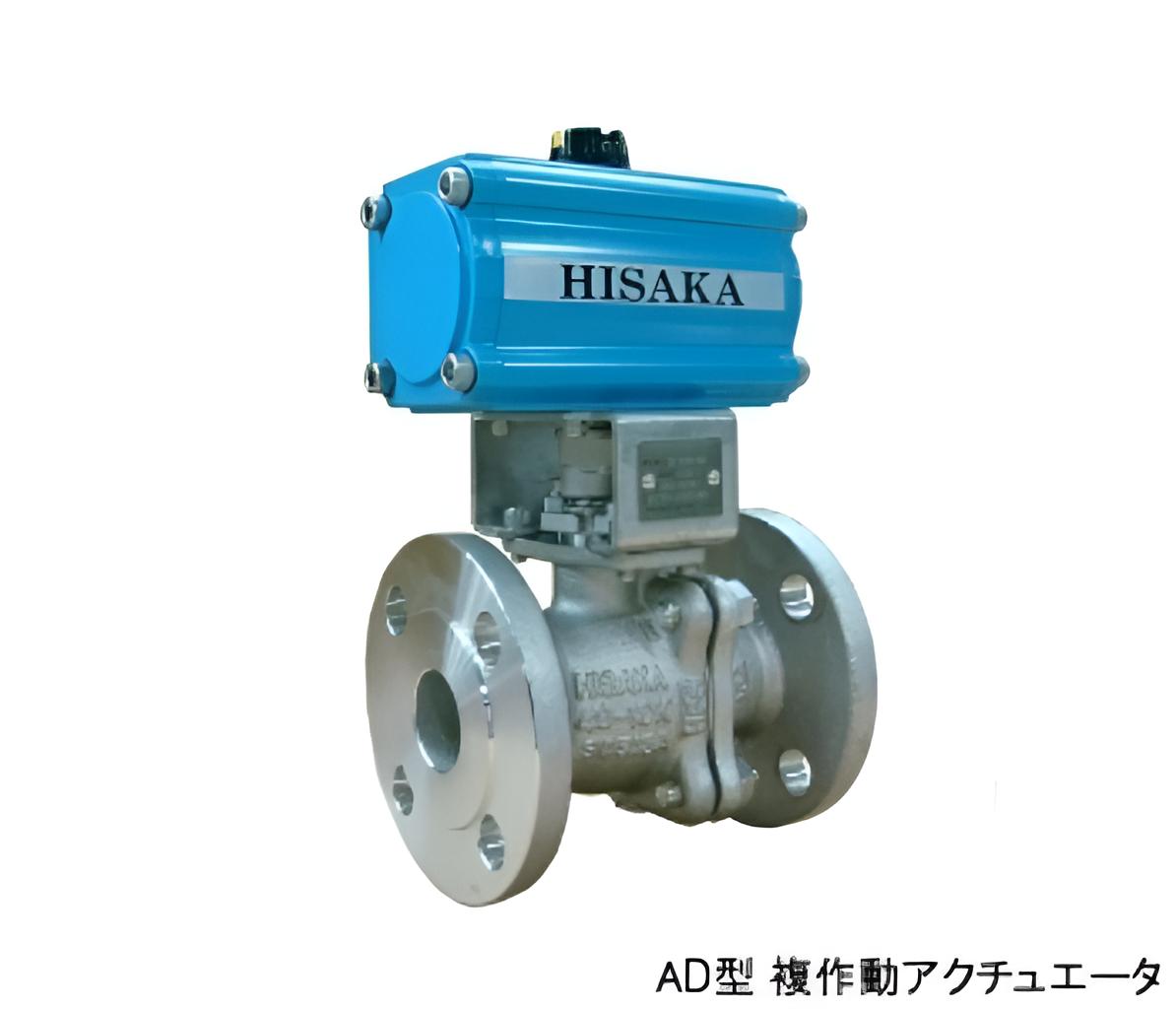

AD複作動アクチュエータ
| 型式 | エアー消費量 操作圧0.39MPa時 （Nℓ） | 重量 （kg） | 二方弁JIS10K （標準対応バルブサイズ） |
|---|---|---|---|
| AD04N | 0.475 | 0.7 | 8A、10A |
| AD05N | 0.975 | 1.2 | 15A～25A |
| AD07N | 2.550 | 2.5 | 32A～50A |
| AD08 | 5.700 | 5.5 | 65A、80A |
| AD10 | 12.100 | 9.2 | 100A |

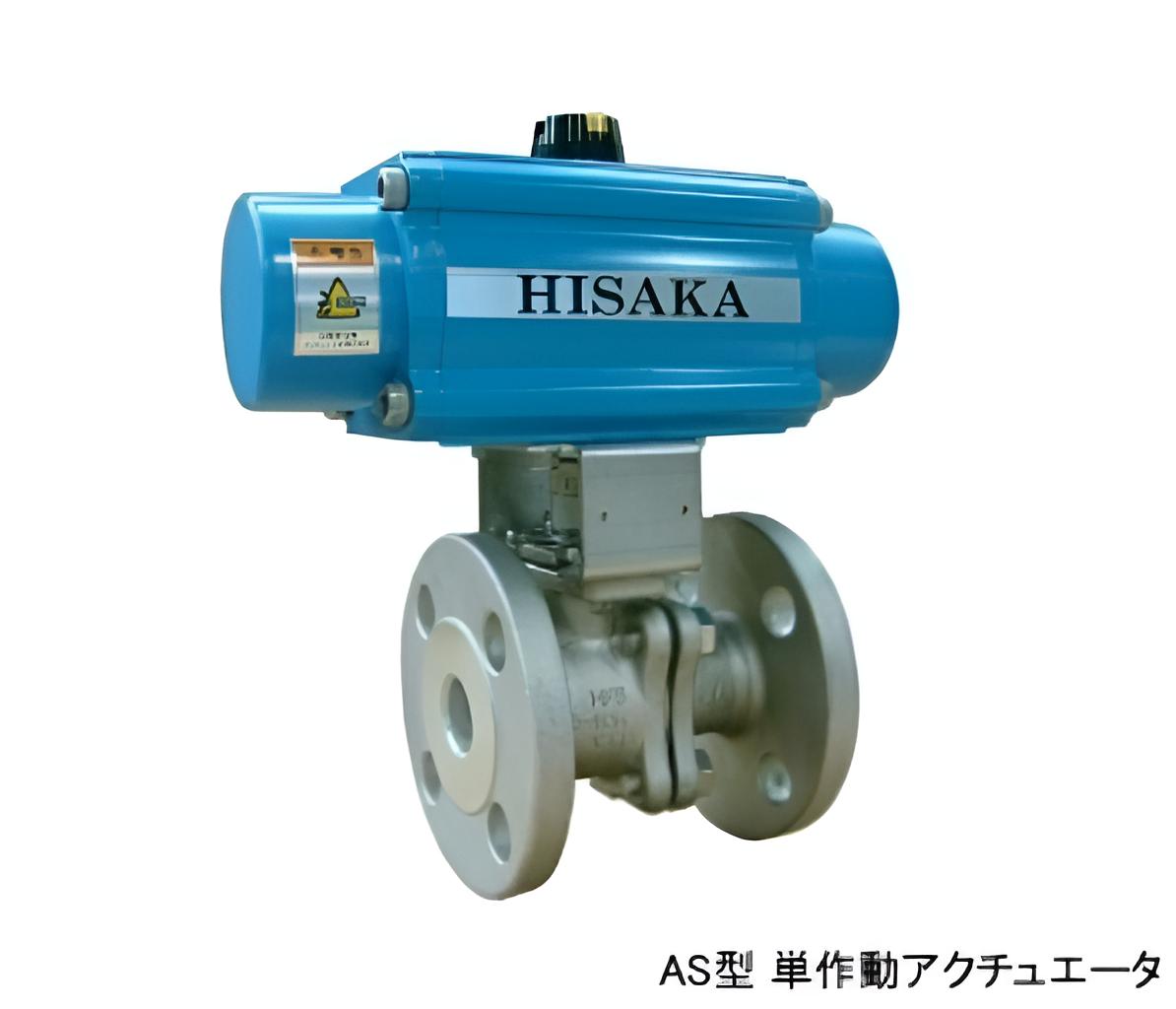

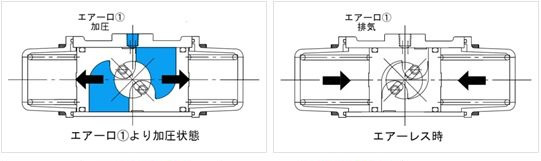

AS単作動アクチュエータ
| 型式 | エアー消費量 操作圧0.39MPa時 （Nℓ） | 重量 （kg） | 二方弁JIS10K （標準対応バルブサイズ） |
|---|---|---|---|
| AS05N | 0.65 | 1.3 | 8A、10A |
| AS07N | 1.70 | 3.0 | 15A～25A |
| AS08 | 3.20 | 5.9 | 32A～50A |

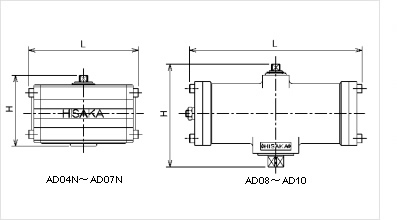

寸法表
| 型号 | L | |
|---|---|---|
| AD04N | 108 | 85.0 |
| AD05N | 124 | 82.0 |
| AD07N | 168 | 108.5 |
| AD08 | 264 | 158.0 |
| AD10 | 328 | 191.0 |

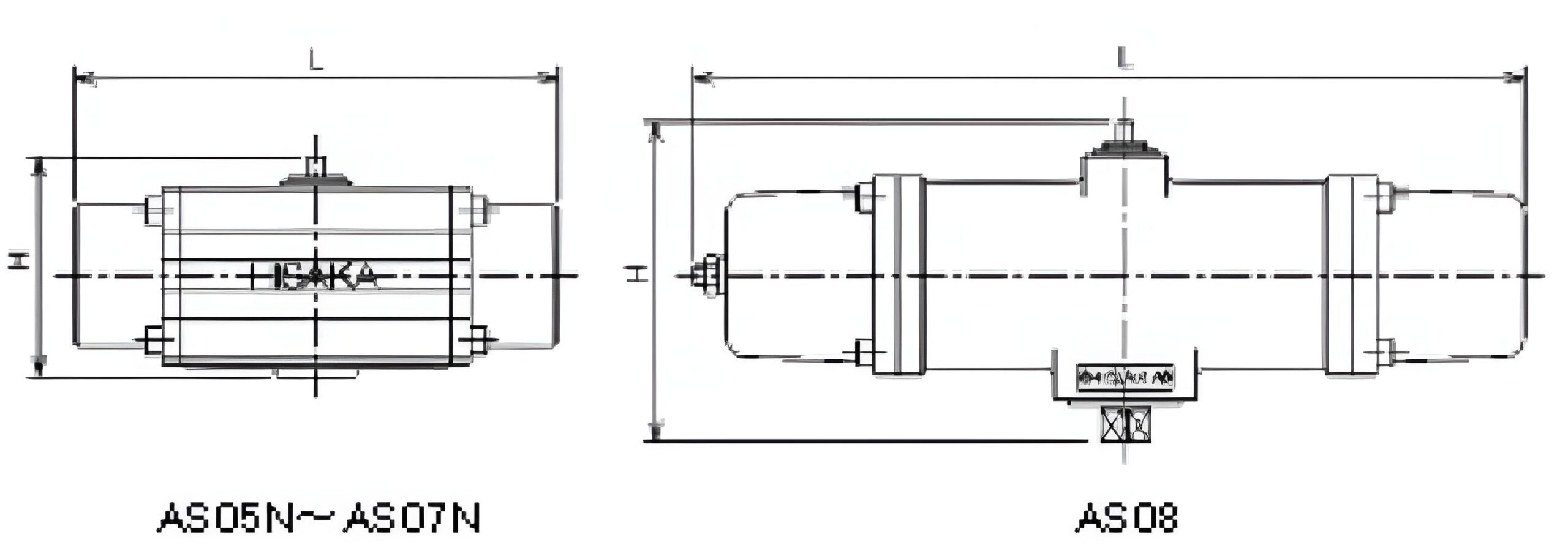

| 型号 | L | H |
|---|---|---|
| AS05N | 164 | 82.0 |
| AS07N | 238 | 108.5 |
| AS08 | 394 | 158.0 |
