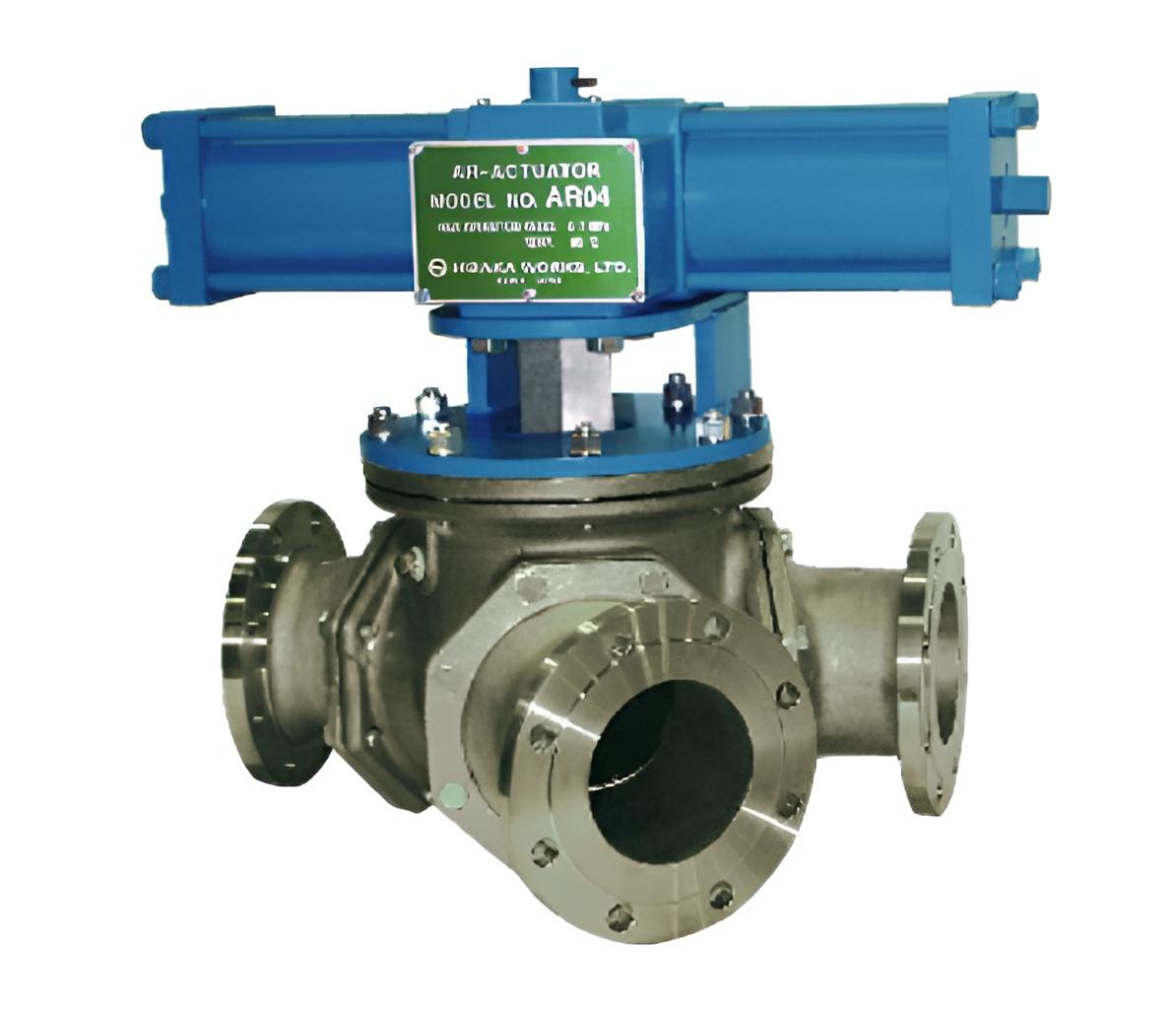

AR型複動式クチュアエータ （回転角度 135度用ラック＆ピニオンアクチュエータ）
特徴
- Ｙ型三方弁の駆動専用に設計したアクチュエータです。
- 駆動機構にラック&ピニオンを採用することによって効率を高め、確実で円滑な作動を行ないますので、回転トルク以外の偏荷重をバルブに伝達しません。
- 機構はシンプルで，各部品は高い安全率をもって設計されていますので，故障は殆どありません。

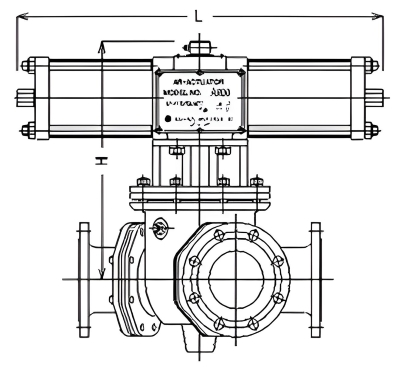

寸法表
サイズ | HY1-AR、HY2-AR | HY1M-AR、HY2M-AR | ||
|---|---|---|---|---|
H | L | H | L | |
25A | 266 | 432 | 266 | 432 |
40A | 276 | 432 | 329 | 554 |
50A | 286 | 432 | 375 | 652 |
65A | 364 | 554 | 390 | 652 |
80A | 380 | 554 | 449 | 848 |
100A | 444 | 652 | 533 | 1036 |
125A | 519 | 848 | 619 | 1242 |
150A | 554 | 848 | 649 | 1242 |
200A | 636 | 1036 | 689 | 1195 |
250A | 787 | 1242 | 872 | 1591 |
300A | 872 | 1195 | ー | ー |
