操作方法 Operation method

Aシリーズアクチュエータ

Aシリーズアクチュエータ

特長

使用流体 空気
最高使用圧力 0.69MPa
許容周囲温度 -15℃~+80℃
潤滑油 不要
保証使用回数 100,000サイクル
回転角度 90度

カタログ

  • ダブルスカッチヨーク式採用、さらに材質をアルミ製にすることによりコンパクト化・軽量化を実現しました。
  • ドライブシャフトをSUS304製とし、精度と耐久性を向上させました。
  • アクチュエータは防滴型で、屋外使用でも問題ありません。
  • バルブとアクチュエータは4本の専用ボルトで固定しているため、
    作動によるグランドの緩みを防止し増締めも容易にできます。
  • 専用の電磁弁、リミットスイッチ、フィルターレギュレータ、スピードコントローラーを開発し、
    さらにコンパクト化を図りました。
  • 電磁弁とアクチュエータとの接続は直結型で、空気配管は不要です。

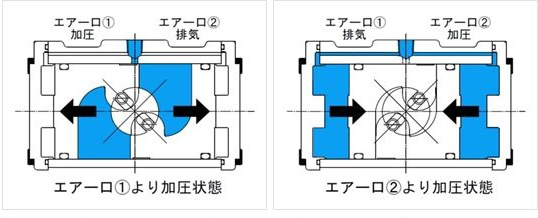

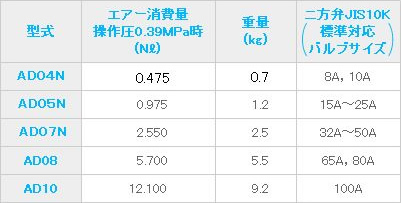

AD複作動アクチュエータ

AD複作動アクチュエータAD複作動アクチュエータ

AS単作動アクチュエータ

AS単作動アクチュエータAS単作動アクチュエータ

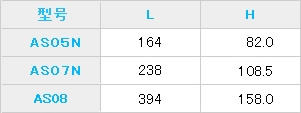

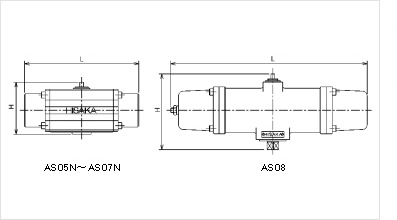

寸法表

寸法表寸法表

寸法表寸法表

技術資料

取扱説明書(AD・ADN・AS・ASN) (665.16 KB) Aシリーズアクチュエータ新旧比較表 (333.1 KB)
HF5-ASエアレス時作動変更手順書 (423.33 KB)
