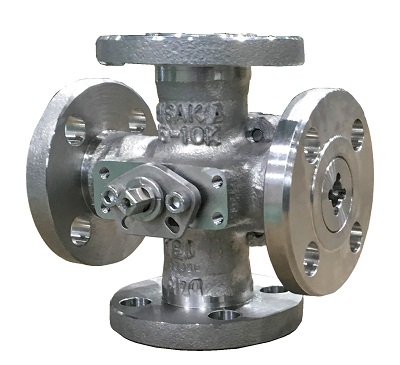

D43 トラニオン式 四方ボールバルブ

特長

高圧で使用できる四方4面シートのボールバルブです。トラニオン構造なので高圧での使用でも安定したシール性と耐久性が得られます。

●スプリングの利用により、面圧は均一でシール性もよく、作動トルクも安定しています。
●スプリング作用によりポケット内の異常昇圧防止や、温度サイクル、圧力サイクルのある流体にも対応できます。
●中間フランジを省き、ボディとボディキャップを一体化しているため重量は軽く、面間寸法は短くコンパクトです。

*標準品は接液部に一部合成ゴム製のOリングを使用しています。溶剤等の流体の場合はご相談ください。

仕様

製造範囲
接  続 :  JIS 10K, JIS 20K, ASME 150#, ASME 300#
サ イ ズ :  15A(1/2”)~200A(8”)
材  質 :  SCS13A, SCS14A 他

用途

高圧(1MPa越える流体)の切換
温度差が大きい流体の切換え
耐久性が必要なライン

石油化学業界・鉄鋼業界 等

オプション

帯電防止機構,グランド部Oリング入り,キーロック機構,ロングボンネット,指定塗装,高圧ガス,禁油・禁水処理,洗浄ノズルの取付,バフ加工,電解研磨,ポート部面取り,ポート部耐摩耗処理
