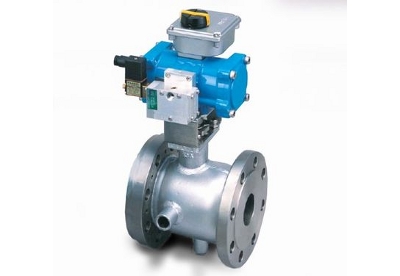

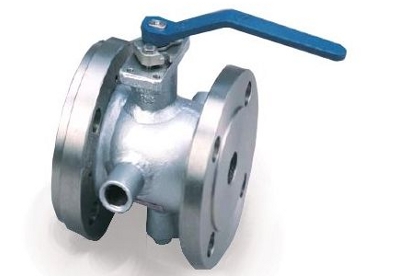

HJ5(CA) ジャケット付き カーボンシート二方ボールバルブ
|
|
特長
シートの耐熱温度が400℃まで使用可能なカーボンシートのジャケット付ボールバルブです｡グランド部はロングボンネットを採用しており、流体の保温が容易にできます｡熱媒油等高温仕様に最適です。
●自己油滑性があり、ボールの回転摺動面のシール材として最適です。
●耐熱性に優れており、高温でも軟化しません。
●軸封パッキンおよび、ボディガスケットも高温条件に対応した材質を選定しています。
●耐薬品性に優れています。
●ボールは超精密精度が必要なため、特別に研磨仕上を施工しています。
●カーボンは電気の良導体なので帯電防止機構は不要です。
●火災にあってもボールシートは焼失しません。
●すべてフルボアのため、圧力損失及び配管内への液溜まりがありません｡
●ジャケット管もフルジャケットとなっており、保温保冷が確実に行なえます｡
仕様
製造範囲
接 続 JIS10K, ASME 150#
サ イ ズ 15A(1/2”)～200A(8”)
材 質 SCS13A, SCS14A, SCS16A 他
製品型式と適応温度
HJ5(CAM) -50℃ ～ 350℃
HJ5(CAH) -50℃ ～ 400℃
用途
スチーム、熱媒油等高温分野
オプション
帯電防止機構，グランド部Ｏリング入り，キーロック機構，ロングボンネット，指定塗装，禁油･禁水処理，バフ加工，電解研磨，ポート部面取り，ピグ対応，ポート部耐摩耗処理，ヘルール加工，溝形フランジ加工
